Simbología Electrónica
Es un sistema de símbolos para identificar cada componente eléctrico dentro de un circuito. Se consideran por sus características y utilidad para jerarquizar a los componentes eléctricos, como se muestra a continuación.
Cables/Conductores eléctricos
Tienen la cualidad de tener poca resistencia eléctrica y su finalidad es la creación de circuitos gracias a la distribución de corriente eléctrica.
Símbolo | Descripción |
---|---|
![]() |
Cable |
![]() |
Cruce de cables sin conexión |
![]() |
Cruce de cables con conexión |
![]() |
Cruce de cables con conexión |
![]() |
Tierra |
Interruptores/Pulsadores
Encargados de establecer e/o interrumpir la corriente eléctrica de un circuito.
Símbolo | Descripción |
---|---|
![]() |
Interruptor abierto e interruptor cerrado |
![]() |
Pulsador cerrado y pulsador abierto |
![]() |
Interruptor de movimiento (contiene mercurio) |
Resistencias
Ofrecen resistencia al paso de la corriente eléctrica y tienen un valor determinado medido en ohmios, representado por el símbolo griego Omega.
Símbolo | Descripción |
---|---|
![]() |
Resistencia |
![]() |
Potenciómetro |
![]() |
Resistencia ajustable |
![]() |
Fotoresistor |
Iluminación
Son elementos que aprovechan el paso de corriente eléctrica para la emisión de señales luminosas.
Símbolo | Descripción |
---|---|
![]() |
Bombilla. Símbolo genérico |
![]() |
Bombilla incandescente |
![]() |
Lámpara de Neón |
![]() |
Indicador luminoso |
![]() |
Diodo LED |
Transformadores
Contiene dos o más bobinas y por inducción magnética se disminuye la corriente eléctrica. Mientras el Autotransformador contiene una bobina.
Símbolo | Descripción |
---|---|
![]() |
Transformador con núcleo de aire |
![]() |
Transformador de paso bajo |
![]() |
Autotransformador |
Motores
Es la interacción de bobinas e/o imanes para la transformación de energía eléctrica a mecánica y viceversa.
Símbolo | Descripción |
---|---|
![]() |
Símbolo motor genérico |
![]() |
Motor de dos velocidades |
![]() |
Motor de corriente alterna |
![]() |
Símbolo de motor CC o DC |
![]() |
Motor lineal |
![]() |
Motor paso a paso o servomotor |
![]() |
Representación de motor
que igualmente o se puede usar como generador |
![]() |
Motor trifásico |
Condensadores o Capacitores
Almacena carga eléctrica que posteriormente es liberada, son creados de dos o más superficies conductoras que son separadas por un dieléctrico (material con baja conductividad eléctrica).
Símbolo | Descripción |
---|---|
![]() |
Símbolo genérico de condensador |
![]() |
Condensador electrolítico |
![]() |
Condensador de armadura |
![]() |
Condensador de alimentación |
![]() |
Condensador variable |
![]() |
Condensador ajustable |
Fuente de energía
Es el proveedor de la corriente eléctrica para el circuito.
Símbolo | Descripción |
---|---|
![]() |
Símbolo genérico de generador |
![]() |
Generador de corriente alterna |
![]() |

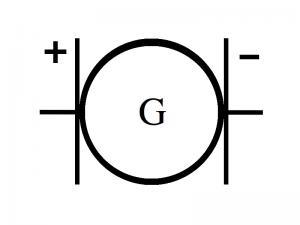

Generador de CC (corriente continua) |
![]() |
Célula fotovoltaica |
![]() |
Puede usarse como motor o generador |
![]() |
Símbolo genérico de pila eléctrica |
